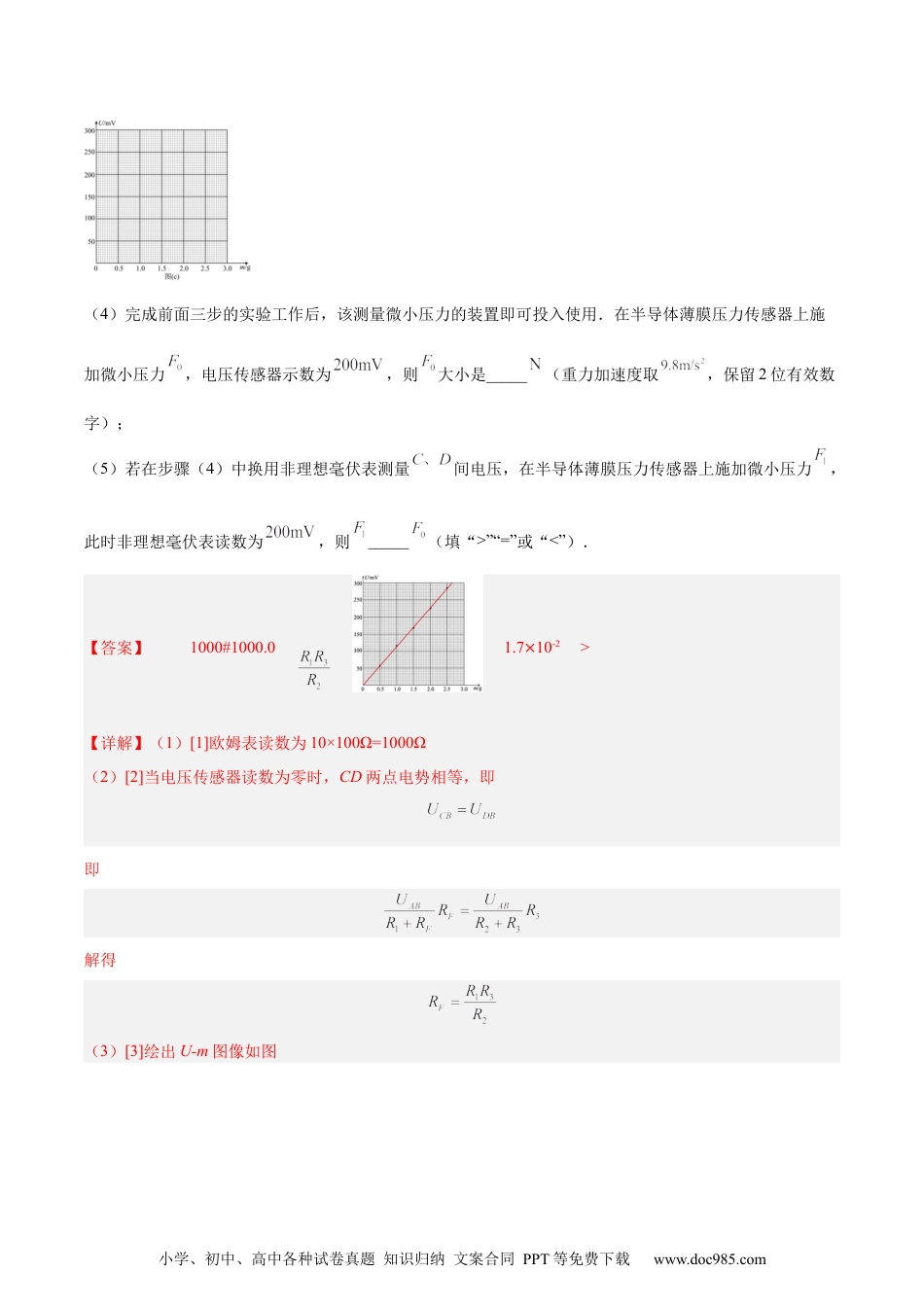

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题81实验十一：多用电表的使用1．（2023·天津·统考高考真题）测电阻R大小。（1）同学们首先用欧姆表×1档位大致测出电阻阻值大小，如图，则电阻大小读数为_________Ω。同学们继续使用学生电源（4V）组装下图电路进行实验，其中电表可以从如下中进行选择：（括号中为电表量程及内阻）A．电压表V1（0—15V，15kΩ）B．电压表V2（0—3V，3kΩ）C．电流表A1（0—3A）D．电流表A2（0—0.6A）作者的备注：原卷画出了实物图，这里还原出的是电路图。（2）应选择电压表_________，电流表_________。（填器材前字母）（3）下列哪些说法是正确的？_________A．电压表分流属于系统误差B．实验开始前滑动变阻器滑片应该调到b端C．如图所示的电路，可以通过调节滑片使电压表示数为0D．多组实验可以减小系统误差【答案】7BDAC/CA【详解】（1）[1]电阻大小读数为7×1Ω=7Ω（2）[2]由于同学们使用学生电源（4V），则为减小误差电压表应选择V2。故选B。[3]整个回路中的最大电流约为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com则电流表应选择A2。故选D。（3）[4]A．电压表分流属于系统误差，故A正确；B．为保护电路，实验开始前滑动变阻器滑片应该调到a端，故B错误；C．如图所示的电路为分压式电路，可以通过调节滑片使电压表示数为0，故C正确；D．多组实验可以减小偶然误差，故D错误。故选AC。2．（2023·湖南·统考高考真题）某探究小组利用半导体薄膜压力传感器等元件设计了一个测量微小压力的装置，其电路如图（a）所示，为电阻箱，为半导体薄膜压力传感器，间连接电压传感器（内阻无穷大）．（1）先用欧姆表“”挡粗测的阻值，示数如图（b）所示，对应的读数是____;（2）适当调节，使电压传感器示数为0，此时，的阻值为_____（用表示）；（3）依次将的标准砝码加载到压力传感器上（压力传感器上所受压力大小等于砝码重力大小），读出电压传感器示数，所测数据如下表所示：次数123456砝码质量0.00.51.01.52.02.5电压057115168220280根据表中数据在图（c）上描点，绘制关系图线_____；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（4）完成前面三步的实验工作后，该测量微小压力的装置即可投入使用．在半导体薄膜压力传感器上施加微小压力，电压传感器示数为，则大小是_____（重力加速度取，保留2位有效数字）；（5）若在步骤（4）中换用非理想毫伏表测量间电压，在半导体薄膜压力传感器上施加微小压力，此时非理想毫伏表读数为，则_____（填“>”“=”或“<”）．【答案】1000#1000.01.7×10-2>【详解】（1）[1]欧姆表读数为10×100Ω=1000Ω（2）[2]当电压传感器读数为零时，CD两点电势相等，即即解得（3）[3]绘出U-m图像如图小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（4）[4]由图像可知，当电压传感器的读数为200mV时，所放物体质量为1.75g，则（5）[5]可将CD以外的电路等效为新的电源，电动势E＇，内阻r＇，CD两点电压看做路端电压，因为换用非理想电压传感器时内阻不是无穷大，此时电压传感器读数当读数为U＇=200mV时，实际CD间断路（接理想电压传感器时）时的电压等于E＇大于200mV，则此时压力传感器的读数F1>F0。3．（2023·山西·统考高考真题）在“观察电容器的充、放电现象”实验中，所用器材如下：电池、电容器、电阻箱、定值电阻、小灯泡、多用电表、电流表、秒表、单刀双掷开关以及导线若干。（1）用多用电表的电压挡检测电池的电压。检测时，红表笔应该与电池的___________（填“正极”或“负极”）接触。（2）某同学设计的实验电路如图（a）所示。先将电阻箱的阻值调为，将单刀双掷开关S与“1”端相接，记录电流随时间的变化。电容器充电完成后，开关S再与“2”端相接，相接后小灯泡亮度变化情况可能是___________。（填正确答案标号）A．迅速变亮，然后亮度趋于稳定B．亮度逐渐增大，然后趋于稳定C．迅速变亮，然后亮度逐渐减小至熄灭小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www....
